Адаптер KB9012 к программатору RT809F
Программировать MIO KB9012 на программаторе RT809F, можно двумя способами:
Первый- программирование не выпаивая с материнской платы, подпаявшись к нужным ногам микросхемы (или к разъему клавиатуры.. они туда выведены)

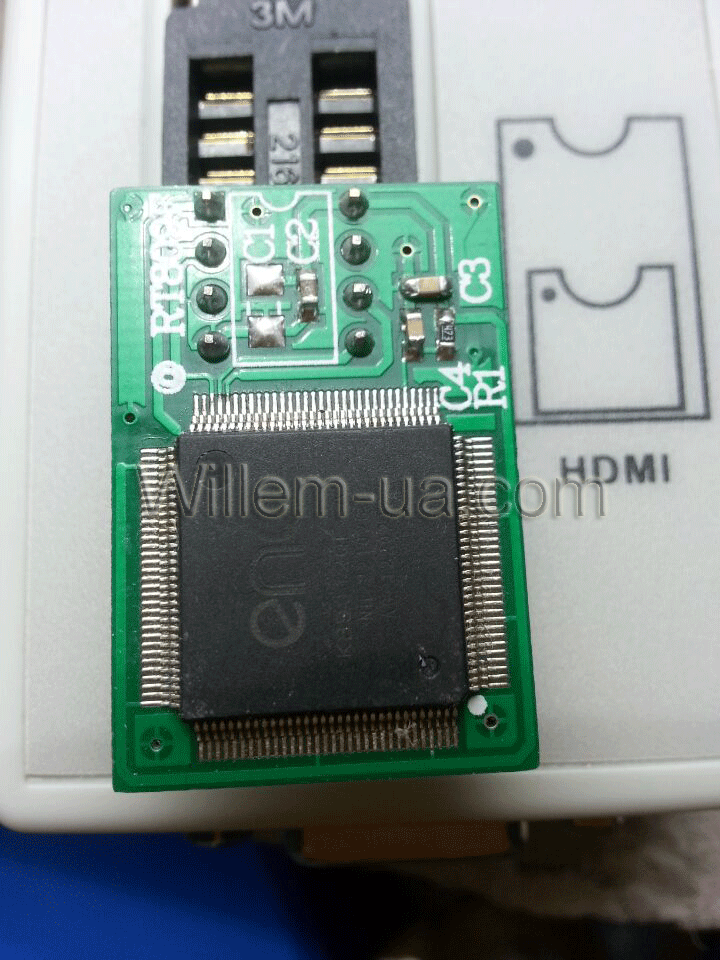

Второй способ- программирование в данном адаптере. MIO KB9012 , запаивается в него, и как обычную ис, программируем.

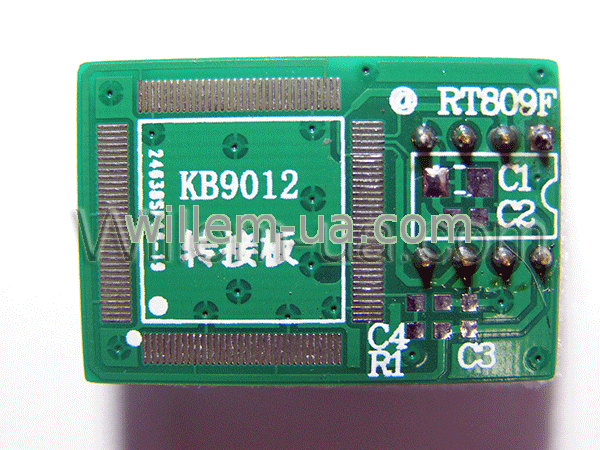

Обращаю внимание! Для работы данного адаптера, на него нужно запаять несколько элементов.
R1 - резистор cmd 0603 - 47K - 51K
C3 и C4 - конденсаторы керамика smd 0603 2шт. - 0.1uF
C1 и C2 - конденсаторы керамика smd 0603 2шт. - 10uF - 22uF
Конденсаторы рабочим напряжением больше 5в.
