POST карта для Compal

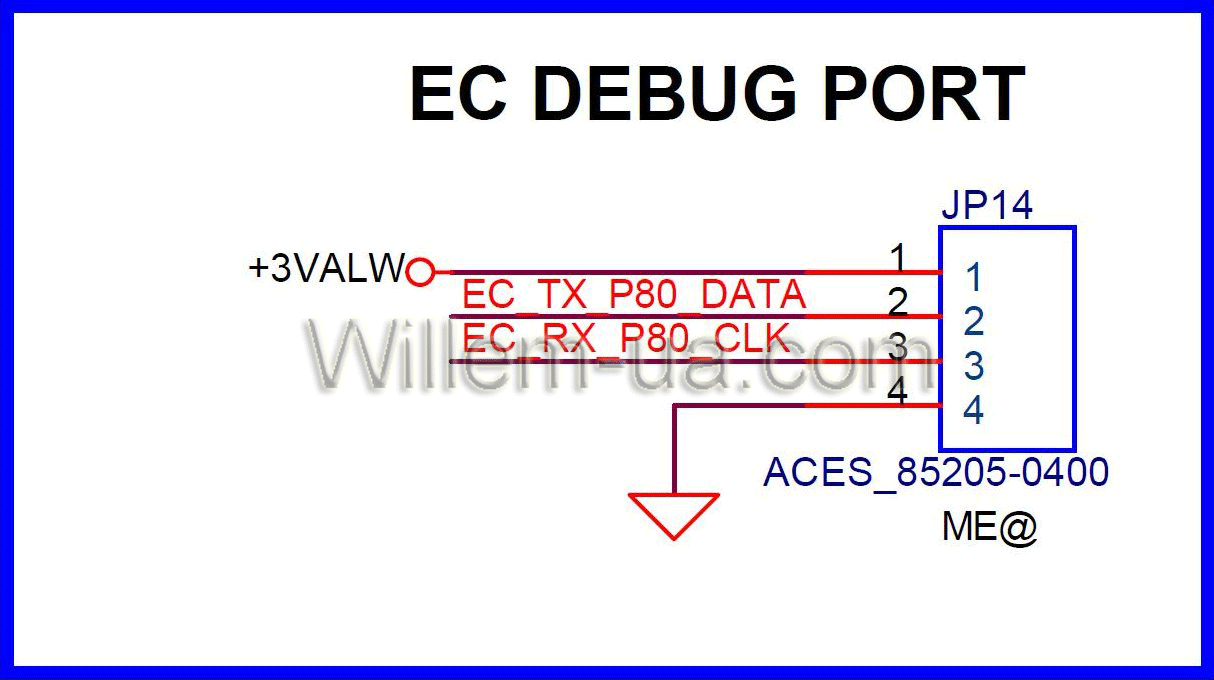

На материнских платах Compal есть два варианта подключения для вычитки POST кодов. Первый - через разъем mini-pciexpress, для этого достаточно просто вставить POST карту в разъем. Второй - припаяться к тестовым площадкам , расположенные на материнской плате в основном под планками памяти. Эти площадки называются EC debug port.
На печатной плате этот порт выглядит как на фото ниже.
Нашу POST карту можно подключить к компьютеру через USB. На компьютере через терминал можно посмотреть prePOST коды.
Драйвера можно скачать
здесь.
Комплектация
1. Пост карта -1шт.
2. Шнур USB -1шт.
3. Шнур подключения под пайку - 1шт.
Расшифровка POST кодов PhoenixBIOS - скачать.
Данное оборудование поставляется "As Is" и не предполагает в явном либо неявном виде
существования дополнительной/ожидаемой функциональности. Данное оборудование предполагается к
использованию специалистами соответствующей квалификации и не предполагает дополнительного
разъяснения, обучения либо консультаций по его использованию.
Ввиду того, что данное оборудование предполагается к использованию с устройствами, имеющими
аппаратные/программные неисправности, гарантийные обязательства на узлы оборудования и устройств,
стороны внешнего подключения, а так же на саму пост карту - не распространяются.
Обмену, возврату по выше описанным причинам - не подлежит!
ОТВЕТ НА ВОПРОС- " У МЕНЯ ОНА НЕ ЧЕГО НЕ ПОКАЗЫВАЕТ... !!!, ОНА НЕИСПРАВНА!!!" - НАЙДЕТЕ ЗДЕСЬ
