ЛУЧШИЙ ПРОГРАММАТОР ДЛЯ MIO KB9012, KB9016, KB930, ITE8586, ITE8580, ITE8585, ITE8587 , ENE9012, MEC, NUVOTON !
Программатор SVOD3 programmer.
Программатор активирован сразу с коробки. Не какие дополнительные активации, проводить не нужно!
Комплектация:
1. Программатор SVOD 3 - 1шт.
2. Шлейф подключения - 12шт.
3. Модуль коммутации - 1шт.
4. Шнур USB- 1шт.
Скачать программное обеспечение.
Видео примеры работы на youtube
Русскоязычный форум
PDF файлы примеров работы и описания.
http://www.willem-ua.com/SVOD2/SVOD3/PDF/ENE_KB9012_on_Precision_M3800_LA-9941P.pdf
http://www.willem-ua.com/SVOD2/SVOD3/PDF/ENE_KB9022_on_Thinkpad_S1_Yoga_12_LA-A342P_.pdf
http://www.willem-ua.com/SVOD2/SVOD3/PDF/In-Circuit_Serial_Programming_with_SVOD3.pdf
http://www.willem-ua.com/SVOD2/SVOD3/PDF/ITE_IT8586_on_Thinkpad_Yoga_2_Pro_VIUU3_NM-A074.pdf
http://www.willem-ua.com/SVOD2/SVOD3/PDF/MEC5075_on_Latitude_E7440_LA-9591P.pdf
SVODprogrammer3 - это универсальный программатор для различных микросхем.
Все возможности младшего брата SVOD, прошивка мультиков MIO KB9012, KB9016, KB930, ITE8586, ITE8580, ITE8585, ITE8587 и другие новые возможности в компактном, удобном корпусе.
Все режимы работы с MIO доступны в базовом комплекте! Не требуется дополнительной комплектации!
Корпус выполнен с высококачественного пластика, с удобной раскладной подставкой, по типу как у тестеров.

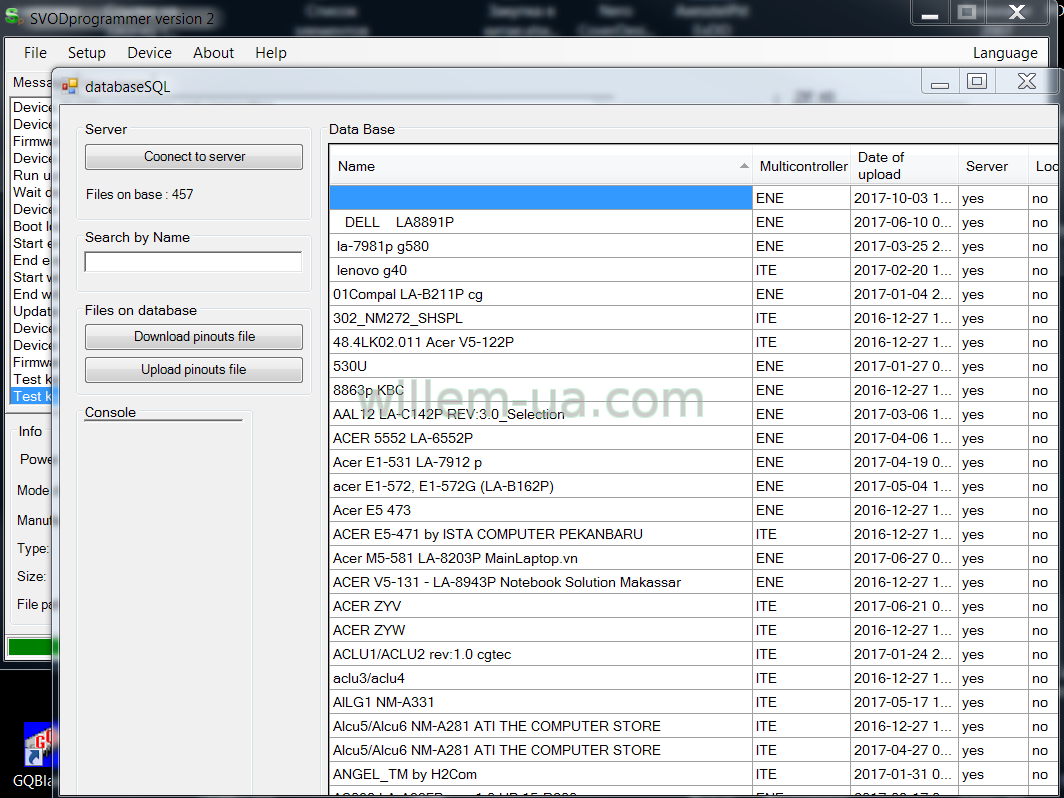

К программатору подключается один модуль коммуникации(входит в комплект), через который можно подключить практически любую материнскую плату ноутбука с помощью шлейфа(12шт в комплекте) , к клавиатурному разъему. Большая онлайн база материнских плат, позволяет экономить время, на изучения схемы мат платы.. просто выбрали свою мат плату в онлайн базе , софт написал в какой разъем поставить шлейф и какой шлейф..и все - работаем! В удобстве работы , нет равных!

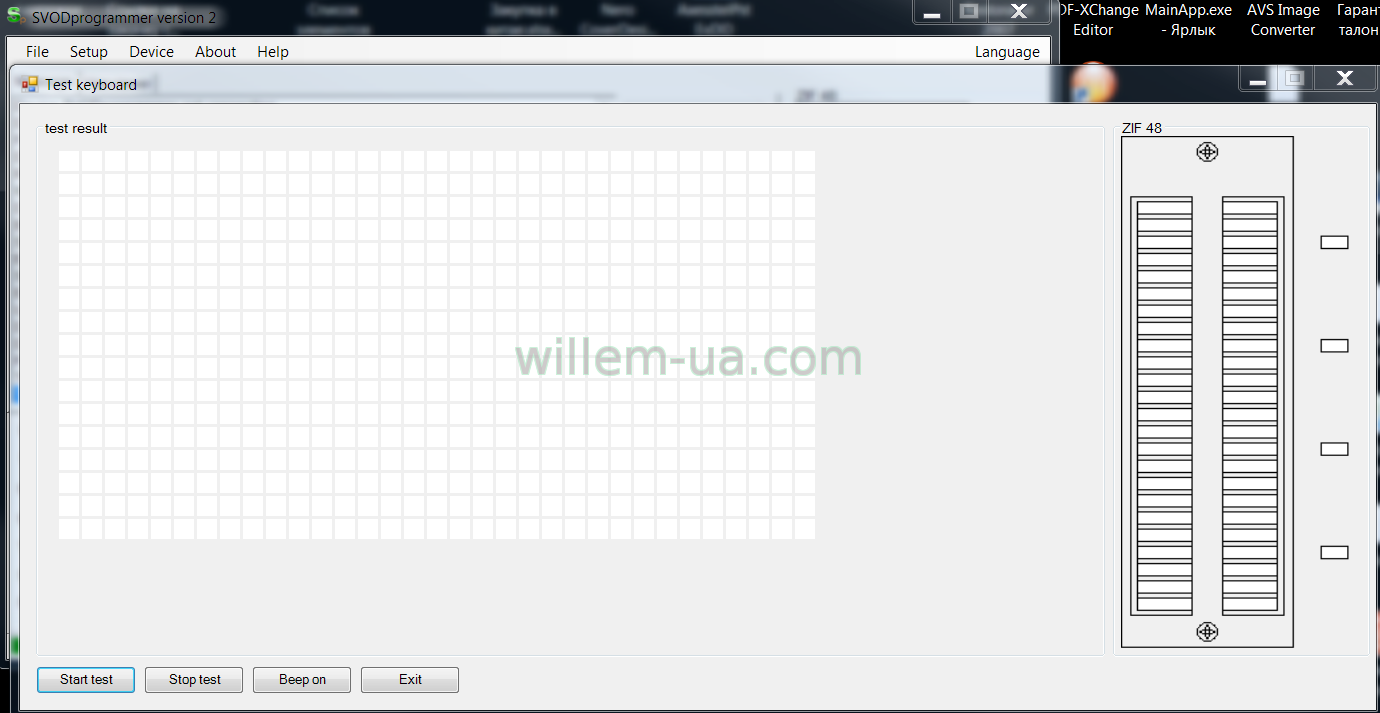

В софте есть тест клавиатуры.. т.е практически любую клавиатуру ноутбука, можно проверить на работоспособность с помощью программатора SVOD3 .

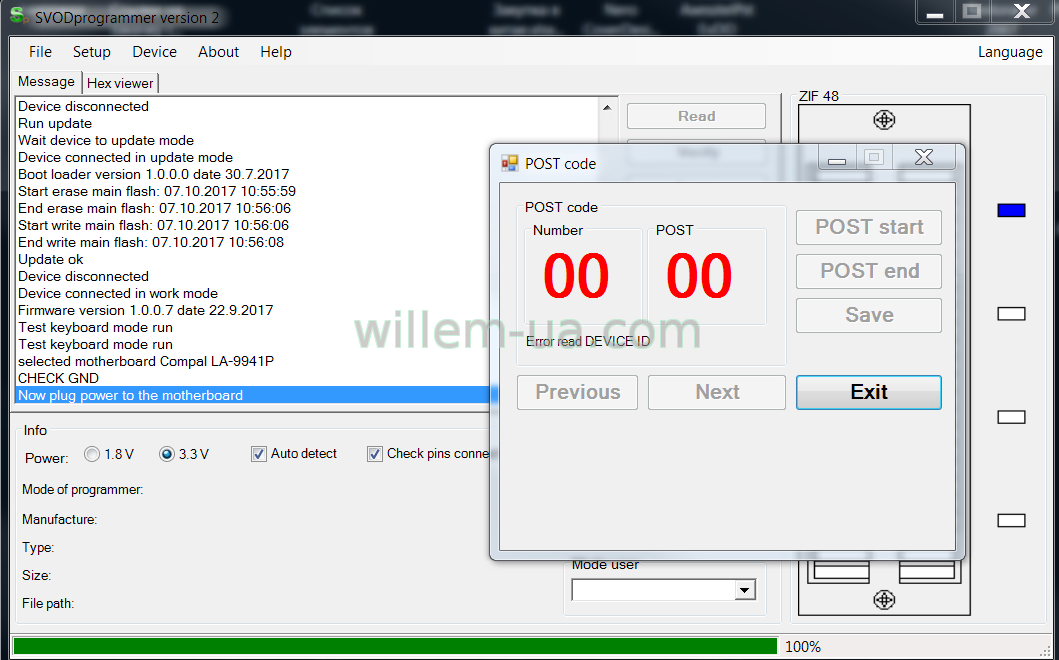

Реализован режим показа POST кодов материнской платы ноутбука. Выбираете в софте в онлайн базе свою мат плату, загружаете, выбираете ее в выборе мат платы, подключаете мат плату с помощью шлейфа к разъему клавиатуры, и считываете пост коды, запустив в софте режим чтения POST кодов.
Автоматическое определение «плохого контакта» при подключении микросхем. Pin test .
Технические характеристики:
- порт подключения к компьютеру: usb 2.0 high speed,
- подключение микросхем: zif 48,
- количество портов ввода-вывода: 48,
- supply voltage: 3.3V / 1.8V 1.2v,1.8v,2.5v,3.3v
Поддерживаемые протоколы:
SPI, I2C, 1-Wire, NAND, NOR, EMMC, JTAG, UART, CAN, NAND_SPI, параллельные синхронные и асинхронные протоколы. (в данный момент ведутся работы по добавлению в софт микросхем NAND, NOR, EMMC)

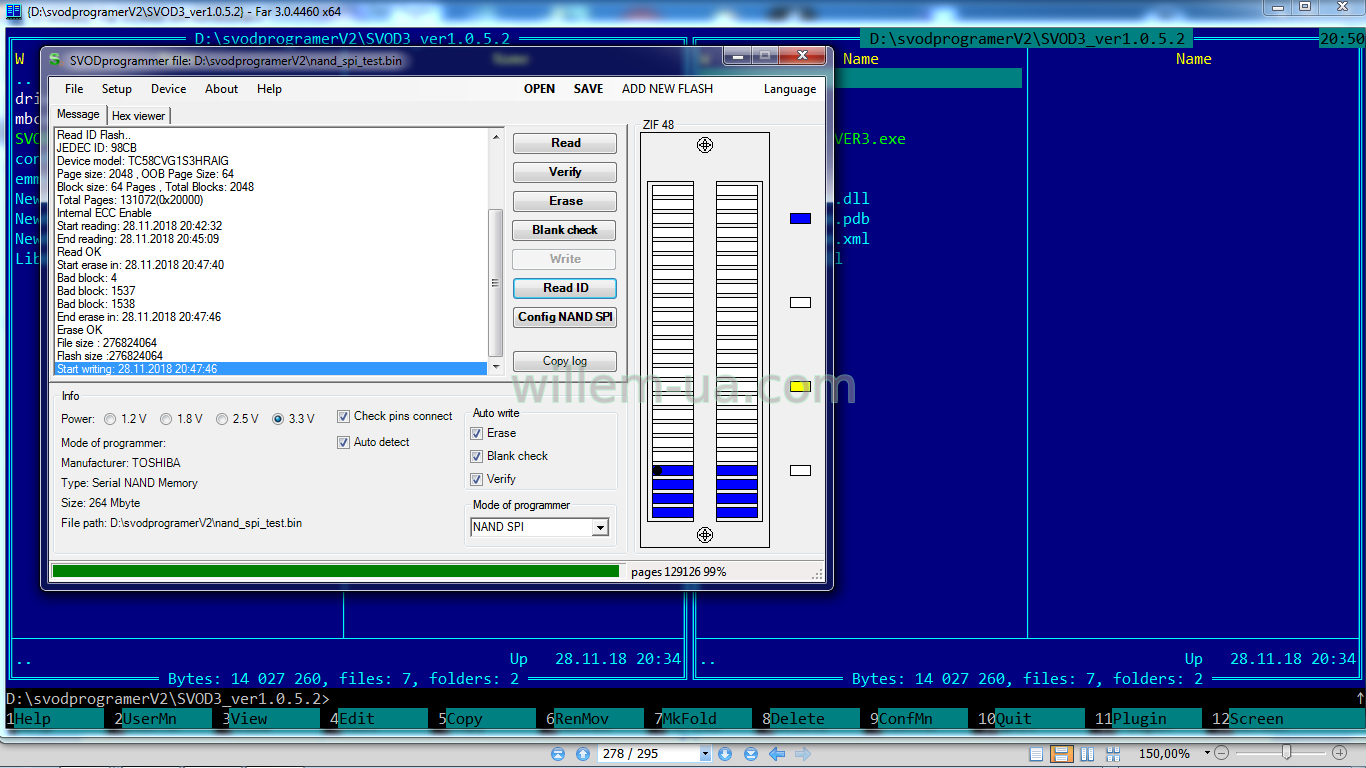

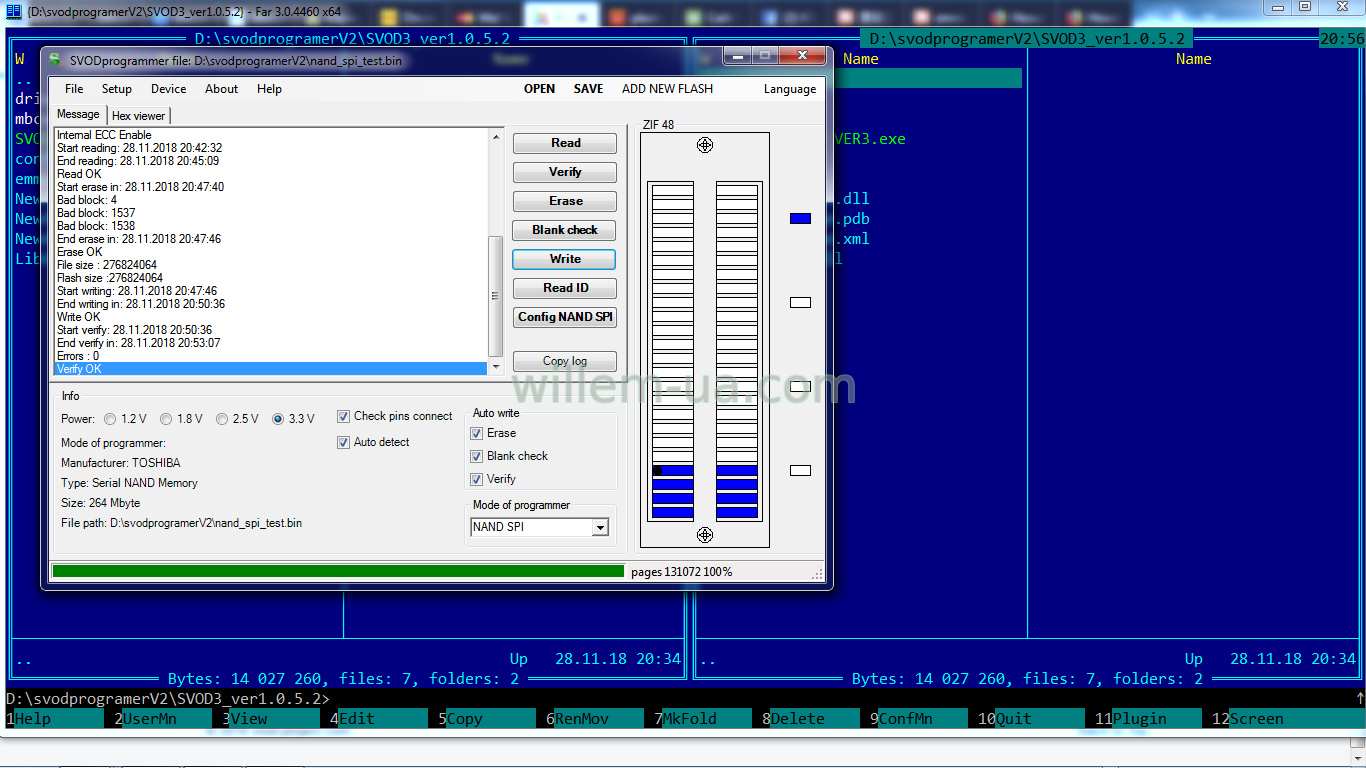

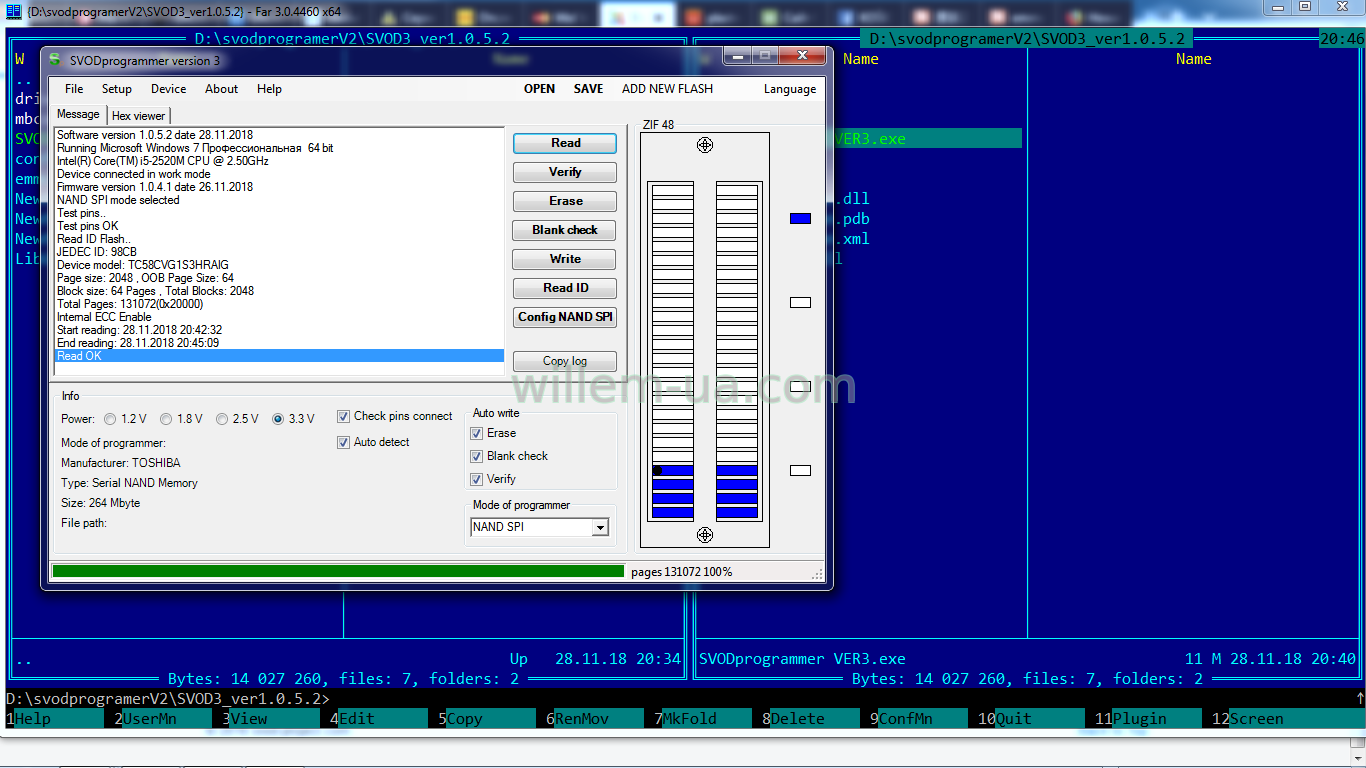

NAND_SPI
Видео примеры работы программатора :
